ドローン調査

GPSとカメラを搭載したUAV(ドローン)が空中から撮影した写真を3D解析することにより、3次元データを作成します。

地形測量、縦断測量、横断測量と、同じ場所でも3種類の測量が必要な現在の測量方法に比べ、このUAVによる測量は、わずか1回のフライトですべての測量を網羅することができます。

このため、従来の測量に比べて大幅な時間短縮とコスト削減が可能となります。

作業者が現場に入る現在の測量と違い、UAVによる測量方法は離れた箇所からの空撮によって撮影及び測量することができるため、災害現場や立ち入るのが危険な箇所、測量が困難な箇所での測量に威力を発揮します。

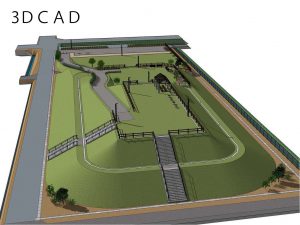

また、この3次元データは、土量計算や景観シミュレーション、さらには災害シミュレーション等にも使用可能で、今後幅広い分野で活用されていくことが期待されています。

DJI Matrice 600 Pro (M600)

プロフェッショナルレベルの空撮に適した業務用大型ドローン

対角寸法 1133mm
寸法 1668mm×1518mm×727mm

(プロペラ、フレームアーム、GPSマウントを広げた状態、ランディングギアを含む)

437mm×402mm×553mm

(プロペラ、フレームアーム、GPSマウントが折りたたまれた状態、ランディングギアを含まず)

パッケージ寸法 525mm×480mm×640mm
重量(TB47Sバッテリー6個を含む) 9.5kg
重量(TB48Sバッテリー6個を含む) 10kg
最大離陸重量 15.5kg
ホバリング精度(P-GPS) 垂直:±0.5m、水平:±1.5m
最大角速度 ピッチ:300°/s、ヨー:150°/s
最大ピッチ角 25°
最大風圧抵抗 8m/s
最大上昇速度 5m/s
最大下降速度 3m/s
運用限界高度(海抜) 2500m
最大速度 40km/h、65km/h(無風状態)
ホバリング時間(TB47Sバッテリー6個を含む) ペイロードなし:32分、ペイロード6kg:16分
ホバリング時間(TB48Sバッテリー6個を含む) ペイロードなし:38分、ペイロード5.5kg:18分
フライトコントロールシステム A3Pro
推進システム モーターの型式:DJI6010、プロペラの型式:DJI2170R
対応DJIジンバル Ronin-MX:ZENMUSEZ30、ZenmuseX5/X5R、ZenmuseX3、ZenmuseXT、ZenmuseZ15シリーズHDジンバル:Z15-A7、Z15-BMPCC、Z15-5DIII、Z15-GH4
格納式ランディングギア 標準
動作環境温度 -10~40℃



カメラ:デジタル一眼レフカメラ搭載(SONY α7R II )

カメラ有効画素数 約4240万画素

総画素数     約4360万画素

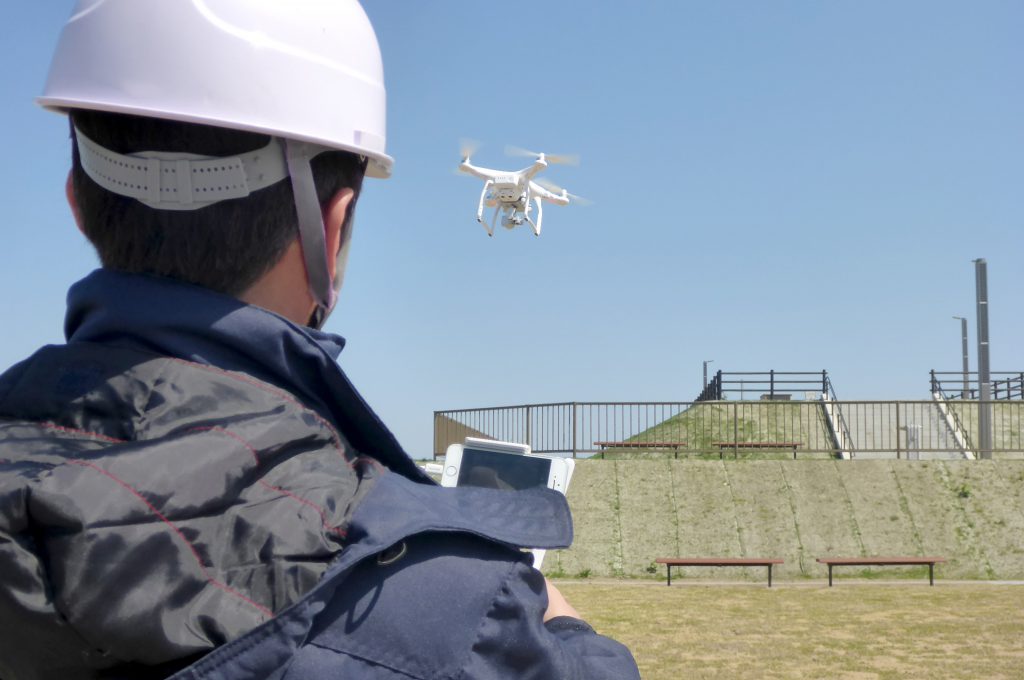

DJI Phantom 3 Advanced

飛行性・安定性の高い中型のドローン

重量(バッテリーとプロペラを含む) 1280g
対角寸法(プロペラを含まず) 350mm
最大上昇速度 5m/s
最大下降速度 3m/s
ホバリング精度 垂直:+/-0.1mまたは+/-0.5m

水平:+/-1.5m

最大速度 16m/s(ATTIモード、無風)
運用限界高度(海抜) 6000m
動作環境温度 0~40°C
GPSモード GPS/GLONASS
最大飛行時間 約23分
最大角速度 150°/s
最大傾斜角度 35°
カメラ
センサー SonyEXMOR1/2.3”

有効画素数:12.4M(合計ピクセル:12.76M)

レンズ FOV94°20mm(35mmフォーマット同等)f/2.8、∞フォーカス
ISOレンジ 100〜3200(ビデオ)100-1600(写真)
電子シャッター 8〜1/8000s
最大静止画サイズ 4000×3000
静止画モード シングルショット、バーストショット:3/5/7ショット、オート露出ブラケット(AEB):3/5、0.7EVバイアス時ブラケットフレーム、低速度撮影
動画モード 2.7K:2704x1520p24/25/30(29.97)、FHD:1920x1080p24/25/30/48/50/60、HD:1280x720p24/25/30/48/50/60
対応SDカード MicroSD、最大容量:64GBClass10またはUHS-1レーティング必須
最大ビデオビットレート 40Mbps
対応ファイルシステム FAT32(≤32GB);exFAT(>32GB)
動作環境温度 0~40°C
静止画 JPEG,DNG(RAW)
動画 MP4/MOV(MPEG–4AVC/H.264)

活用事例

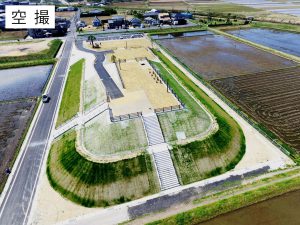

・空撮による工事の進捗状況の把握

・地形調査

・人間が立ち入るのが困難な場所での測量

・災害時の現地調査

・メンテナンス、管理など
